高溫酷暑終于逐漸消退，因為酷熱導致的南方用電緊張，使得電網的安全運行更顯得格外重要。電力變壓器是電網的核心成員之一，通過高效的檢測手段確保其平穩運行，意義重大。電子工業內窺鏡在電力變壓器，特別是繞組檢測中的應用，發揮了積極的作用。

為什么使用電子內窺鏡檢查變壓器繞組？舉個例子，繞組的主要問題之一是變形問題，包括：軸向幅向尺寸變化、繞組扭曲或鼓包等，不僅影響機械強度，甚者可能造成匝間短路或者主絕緣擊穿。為了減少拆卸的工作量，傳統的變形實驗利用了變壓器繞組作為電感線圈的特性，即：繞組形狀的改變會(huì )引起電感量的變化，從而通過外部的頻率響應試驗進行是否變形的定性判斷。

但這種方式類似于軟件工程中的“黑盒”測試，并不能明確內部變形的位置、種類等更為具體的信息，無法為后期的維修改造提供詳實的幫助。而解體檢測則存在費用高、耗時長的缺陷。內窺鏡的出現及在工業檢測領域的推廣應用為變壓器繞組檢測提供了新的思路，讓直觀探查成為可能。

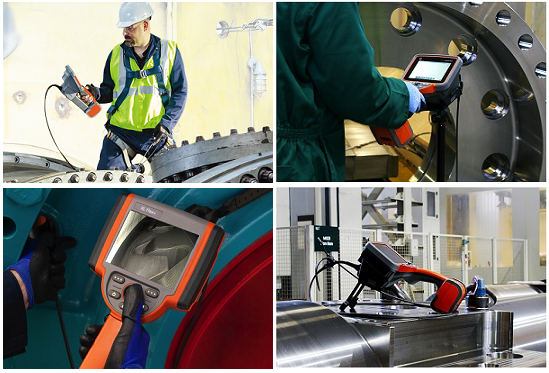

繞組檢測需要注意內窺鏡選型問題：檢查繞組往往需要在彎曲油路中導航，直桿內窺鏡不適用；光纖內窺鏡的圖像清晰度略差一些、而且彎曲半徑較大不便于觀察全貌；因此，通常推薦選擇使用電子工業內窺鏡（即：工業視頻內窺鏡）檢查變壓器繞組狀況。電子工業內窺鏡具有探頭纖細、導向靈活、彎曲半徑小、圖像清晰、方便拍照錄像、可直視可側視、可數碼變焦、可延時曝光等特點，為直觀查看繞組內部全貌提供了便利，而且無需解體變壓器。

使用電子工業內窺鏡檢查變壓器繞組的操作方法：先簡要熟悉一下變壓器的內部結構，確定探查路徑等，在停電吊罩后，可以從油道、壓板的間隙、C相頂部等處，將視頻探頭送入繞組內部或者繞組與鐵芯之間，然后通過手持機屏幕觀察。在觀察的過程中，對于發現的變形斷裂等繞組缺陷或者疑似缺陷區域，可以通過凍結拍照或者錄像等操作，留存為數字照片以及數字視頻。

電子內窺鏡檢查繞組可以發現以下問題：圍屏綁扎帶以及變壓器繞組綁帶斷裂、鐵芯上有異物、絕緣件或絕緣層斷裂破損露出銅線、繞組變形墊塊錯位等；還可通過定量測量明確繞組缺陷在哪一相、嚴重度等；對于在檢測過程發現的鐵芯上的異物等，則可以通過機械手工具輕松地拾取出來，杜絕安全隱患。

電子工業內窺鏡在變壓器繞組檢測中的應用，不僅操作簡單、檢測快捷、不需要返廠拆卸，而且檢測的直觀性和全面性是傳統檢測手段所無法比擬的，檢查者可以對變壓器繞組的真實狀況一目了然，能夠制定更有針對性的維修或養護方案。內窺鏡是保障電網長時間安全供電的得力助手，是工業檢測可視化的先鋒。
